CREDO РАСЧЕТ ДЕФОРМАЦИЙ 1.0

  • CREDO РАСЧЕТ ДЕФОРМАЦИЙ 1.0
ПРАЙС-ЛИСТ

    НАЗНАЧЕНИЕ

    Обработка и интерпретация результатов геодезических измерений по многократным наблюдениям за деформационно-осадочными процессами. Система CREDO РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга зданий и сооружений, просадок грунта, оползнеопасных участков на различных горных предприятиях, а также для целого ряда аналогичных задач.

    КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ

    • Привычный для пользователей CREDO_DAT 4.x интерфейс.
    • Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
    • Полная поддержка форматов CREDO_DAT и НИВЕЛИР.
    • Возможность использования растровых подложек и векторных данных из файлов DXF для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
    • Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.

    ИСХОДНЫМИ ДАННЫМИ МОГУТ БЫТЬ:

    • Данные, полученные в результате импорта файлов:
      • проектов GDS (CREDO_DAT 3.10-3.12), GDS4 (CREDO_DAT 4.0-4.1), GDSM (CREDO_DAT Mobile);
      • проектов NIV (CREDO_НИВЕЛИР 1.0-2.0);
      • файлов TMD и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF) с файлами привязки, подготовленными в программах ТРАНСФОРМ 4.0, MapInfo, ArcView/ArcInfo, Photomod;
      • файлов обменного формата AutoCAD (DXF);
      • текстовых файлов произвольного формата.
    • Данные, введенные с клавиатуры.

    ОСНОВНЫЕ ФУНКЦИИ

    • Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в программе допусками.
    • Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция. Для каждой из моделей выполняется расчет достоверности. Добавлена возможность прогнозирования на заданную дату с расчетом доверительных интервалов прогноза.
    • Вычисление параметров для отдельных деформационно-осадочных марок:
      • текущая и суммарная абсолютная осадка марок с выделением цветом в таблицеПункты значений, превысивших установленные в программе допуски;
      • текущее и суммарное плановое смещение марок с выделением цветом в таблицеПункты значений, превысивших установленные в программе допуски.
    • Расчет следующих геометрических характеристик плановых деформаций:
      • дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
      • сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
      • вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.
    • Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности:  абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности (рис. 1).

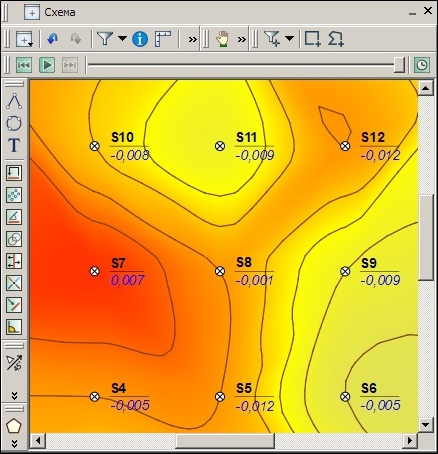

    Отображение смещения марок с помощью градиентной заливки и изолиний

     Рис. 1.Отображение смещения марок с помощью градиентной заливки и изолиний

    • Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
    • Вычисление отклонения рельсов в плане и по высоте с выводом графика подкрановых путей.
    • Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.
    • Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
    • Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
    • Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
    • Построение траекторий и векторов движения марок в плане.
    • Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
    • Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
    • Интерактивное решение инженерно-геодезических задач:  обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
    • Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них..

    РЕЗУЛЬТАТЫ

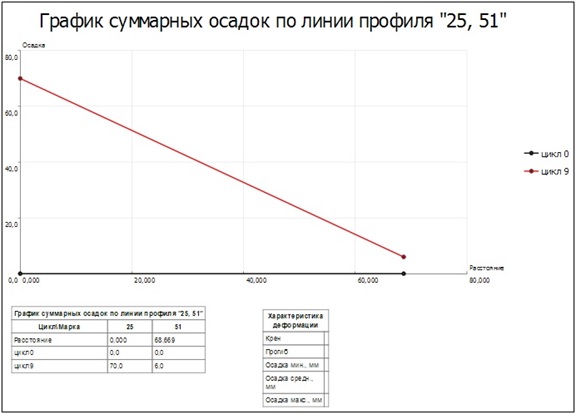

    • Чертежи графиков по отдельным маркам и по линиям профиля, чертежи схем планово-высотного обоснования (рис. 2).Чертеж графика суммарных осадок по линии профиля

    Рис. 2. Чертеж графика суммарных осадок по линии профиля

    • Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
    • Экспорт чертежей в формат DXF, PDF, PS, SVG.
    • Протокол анализа устойчивости контрольных пунктов.
    • Ведомости с возможностью настройки пользовательского шаблона.
    • Сводные каталоги всех рассчитываемых в программе деформационных характеристик с выводом данных в формат HTML с максимальной расчетной в программе точностью.
